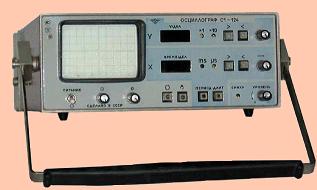

Осциллограф С1-124
Осциллограф универсальный C1-124 (C1-124) предназначен для исследования периодических электрических сигналов в диапазоне частот от 0 до 10 МГц путем визуального наблюдения и измерения амплитудных и временных параметров. Осциллограф обеспечивает автоматическую установку размеров изображения в пределах экрана с индикацией их на цифровом светодиодном индикаторе.
Осциллограф C1-124 предназначен для текущего обслуживания и оперативной диагностики неисправностей радиоэлектронного оборудования при эксплуатации в полевых, цеховых и лабораторных условиях. Осциллограф может быть использован в автоматизированных системах контроля.
Основные технические характеристики осциллографа С1-124:
| Полоса пропускания |
10 МГц |
| Ширина линии луча |
не превышает 0,7 мм |
| Коэффициенты отклонения луча по вертикали |
0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1; 2; 5; 10 В/дел |
| Рабочая часть экрана |
40x60 мм |
| Чувствительность |
10 мВ/дел |
| Два входа внешней синхронизации |
1:1, 1:10 |
| Питание |
220 В переменного тока или 27 В постоянного тока |
| Ручная и автоматическая установка размеров изображения |
Масса: 3,5 кг
