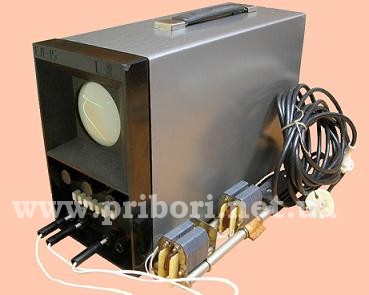

Апарат ЕЛ-15 (осцилограф)
Апарат ЕЛ-15 (ЕЛ15) є електронним пристроєм, що застосовується при виготовленні та ремонті електричних машин та призначений для:
- виявлення виткових замикань та обривів в обмотках електричних машин та апаратів;
- знаходження паза з короткозамкненими витками в обмотках статорів, роторів та якорів електричних машин;
- перевірка правильності з'єднання обмоток електричних машин за схемою, а також маркування вивідних кінців фазних обмоток електричних машин.

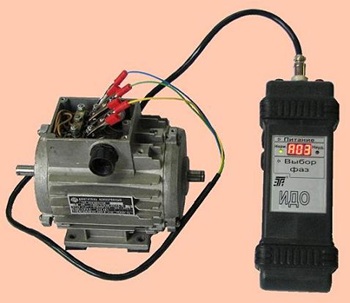

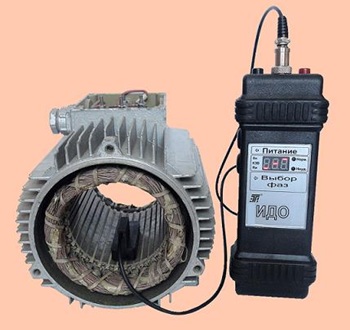

Індикатор ІДО-07 (Індикатор дефектів обмоток електричних машин)
 |
Основні технічні характеристики ІДО:
Контрольовані параметри: |
| - при перевірці трифазної обмотки на наявність міжвиткових замикань, обриву фази та на правильність з'єднання фаз |
коефіцієнт несиметрії фазних токов (Кн) |
| - при перевірці котушок, покладених у пази, на наявність міжвиткових замикань |
ток в проверяемой катушке |
| - під час перевірки стану ізоляції обмоток щодо корпусу машини та між обмотками |
опір ізоляції (Rі) |
| контрольований діапазон Кн, % |
0-99 |
| контрольований діапазон Rі, МОм |
0-500 |
| величина Кн при замиканні одного витка у фазі, % не менше |
10 |
| вихідна постійна напруга при вимірюванні Rі, |
8 |
| живлення |
автономне або від внешнего блока питания |
| габаритные размеры, мм |
205х80х50 |
| масса, кг, не более |
0,5 |
ІДО дозволяє виявити дефекти трифазної обмотки машини напругою до 1000 В у зборі, а також виявити дефекти розподіленої обмотки статора або ротора розібраної машини напругою до 1000 В (крім обмоток з зрівняльними з'єднаннями).
ІДО – забезпечує виявлення:
- міжвиткових замикань, обриву фази та неправильного з'єднання фаз у трифазних обмотках;
- міжвиткових замикань у котушках, покладених у пази;
- незадовільного стану ізоляції обмоток щодо корпусу машини та між обмотками.
Принцип роботи індикатора:
- при перевірці обмотки на наявність міжвиткових замикань, обриву фази та на правильність з'єднання фаз порівнюються повні опори двох фаз обмотки при подачі на них змінної напруги амплітудою до 10 В, частотою до 10 кГц. За наявності дефектів повні опору фаз обмотки і відповідно струми в них будуть різними;
- при перевірці котушок, покладених у пази, індуктується імпульсна ЕРС у котушці, що перевіряється, амплітудою 1 В/виток. У разі наявності в останній КЗ витків відбувається реєстрація імпульсу магнітної індукції поля, створюваного струмом короткого замикання, що протікає по них;
- при перевірці стану ізоляції обмоток щодо корпусу машини та між обмотками подається на обмотку напруга постійного струму, визначається опір ізоляції та порівнюється з пороговим значенням (0,5 МОм).
|
