Мост переменного тока Р5026М
Мост переменного тока Р-5026М предназначен для измерения емкости и тангенса угла диэлектрических потерь высоковольтной промышленной изоляции (конденсаторов, вводов, трансформаторов, изоляторов, машин-двигателей, генераторов, компенсаторов и т.п. объектов) по "прямой" (оба вывода измеряемого объекта изолированы от "земли") и "перевернутой" (один из выводов измеряемого объекта соединен с "землей") схемам в эксплуатационных условиях, непосредственно на месте установки оборудования, а также для измерения по "прямой" схеме в лабораторных условиях емкости и тангенса угла диэлектрических потерь различных электроизоляционных материалов и конденсаторов при частоте питающей сети 50 Гц.

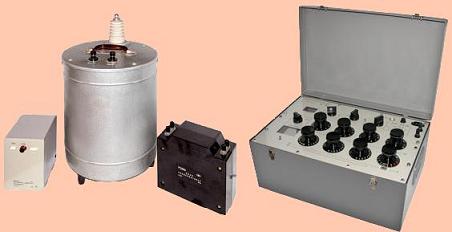

Мост состоит из следующих составных частей:
Мост переменного тока Р5026М (основной блок);
Конденсатор воздушный образцовый Р5023;
Устройство защитного потенциала Ф5122.
Основные технические характеристики моста переменного тока Р5026М:
Диапазон измерений |
Состав |
Схема измерений |
Диапазон рабочих температур, °С |
Емкость, pF |
Тангенс угла диэлектрических потерь |
10 - 1000 |
1·10-4 - 0,1 |
Р5026М,
Р5023,
Ф5122 |
"Прямая" |
от +10 до +35 |
100 - 1,1·104 |
1·10-4 - 1,0 |
1,1·104 - 1,1·105 |
1,1·105 - 1·106 |
5·10-4 - 1,0 |
100 - 1,1·104 |
5·10-3 - 1,0 |
Р5026М,
Р5023 |
"Прямая",
"Перевернутая" |
от -10 до +40 |
1,1·104 - 1,1·105 |
1,1·105 - 1·106 |
5,5·105 - 5·106 |
5·10-3 - 5,0 |
650 - 2·105 |
5·10-3 - 0,1 |
Р5026М |
"Прямая" |
от +10 до +35 |
6500 - 2·106 |
5·10-3 - 1,0 |
2·106 - 5·107 |
5·107 - 5·108 |
Составная часть моста |
Потребляемая мощность, ВА |
Габаритные размеры, мм |
Масса, кг |
Мост Р5026М (основной блок) |
12 |
540х380х280 |
18 |
Конденсатор Р5023 |
- |
D=315, H=565 |
18 |
Устройство Ф5122 |
10 |
120х190х195 |
2,5 |
