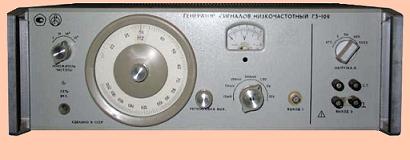

Генератор сигналов низкочастотный Г3-109

Генератор сигналов низкочастотный Г3-109 предназначен для

регулирования, испытания и ремонта различных радиотехнических устройств в лабораторных и производственных условиях, в телевидении, радиовещании, акустике, техники связи.

Основные технические характеристики Г3-109:

Диапазон генерируемых частот генератора Г3-109 от 20 Гц до 200 кГц перекрывается четырьмя поддиапазонами с плавной перестройкой внутри поддиапазонов:

• I поддиапазон (х1) от 20 до 200 Гц;
• II поддиапазон (х10) свыше 200 Гц до 2 кГц;
• III поддиапазон (х100) свыше 2 до 20 кГц;
• IV поддиапазон (х1000) от 20 до 200 кГц.

Запас по краям диапазонане менее удвоенного значения основной погрешности по частоте, перекрытие между поддиапазонами не менее значения основной погрешности . Погрешность на этих участках не нормируется.

Основная погрешность установки частоты, %: ±[2 +(50/f)] (20-200 Гц); ±[1 +(50/f)] (200 Гц-20 кГц); ±[1 +(50/f)] (20-200 кГц)
Нестабильность частоты: ± 10*10^-4 (за 15 мни); ±50*10^-4 (за 3 ч)
Выходное напряжение:
"выход I" (несимметричный): 15 В (50 Ом), 0-60 дБ (с дискретностью через 10 дБ);
"выход II" (симметричный): 5 В (5 Ом), 15 В (50 Ом), 50 В (600 Ом), 150 В (5000 Ом)
Погрешность установки выходного напряжения ("выход 1"): ±4% (установка опорного уровня), ±6% (аттенюатор)
Коэффициент гармоник:
"выход I", %: 1 (20-200 Гц); 0,5 (200 Гц - 20 кГц); 1 (20-200 кГц)
"выход II" 2%

Генератор Г3-109 допускает непрерывную работу в рабочих условиях в течении 8 ч при сохранении своих технических характеристик в пределах норм, установленных ТУ.

Габариты генератора : 488х173х488 мм

Масса генератора : 25 кг
