Вольтамперфазометр МІРА-А
Описание
Вольтамперфазометр (ВАФ) МЕРА-А - микропроцессорное устройство для измерения параметров электрических цепей с встроенным цифровым регистратором аналоговых сигналов.

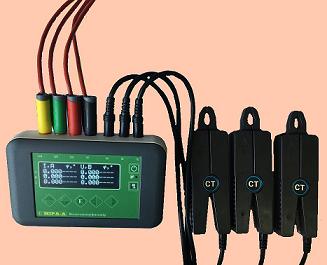

ВАФ МЕРА-А оборудован тремя гальванически изолированными измерительными входами напряжения и тремя измерительными входами тока. Для измерения тока используются токоизмерительные клещи.
Питание устройства происходит от встроенного Li-ion аккумулятора (АКБ). Для зарядки АКБ в комплекте поставляется блок питания, который подключается через MicroUSB разъем.
MicroUSB разъем также используется для подключения к персональному компьютеру и считывания записанных встроенным регистратором осциллограмм. Для отображения информации и настройки в МЕРА-А предусмотрен символьный OLED дисплей (4 строки по 20 символов) и кнопки управления.
Назначение
Вольтамперфазомир МЕРА-А предназначен для использования при проведении наладочных работ в цепях релейной защиты, вторичных цепях измерительных трансформаторов тока и напряжения, кругах счетчиков электроэнергии и др.
Устройство МЕРА-А обеспечивает измерение следующих параметров электрической сети:
- напряжения переменного тока (основная частота, 50Гц);
- напряжения переменного тока (среднее значение (RMS));
- силы переменного тока (основная частота, 50Гц);
- силы переменного тока (среднее значение (RMS));
- сдвига фаз между измерительными входами тока и напряжения относительно заданного базового измерительного канала (задается в меню устройства);
- частоты переменного тока (два канала измерения частоты на которые можно назначить любой из измерительных входов тока или напряжения);
- напряжения постоянного тока;
- силы постоянного тока (дополнительная опция, токоизмерительные клещи для постоянного тока).
На основе измеренных значений тока, напряжения и фазового сдвига МЕРА-А обеспечивает расчет и отображение следующих параметров электрической сети:
- величин расчетных значений линейных напряжений переменного тока;
- величин прямой, обратной и нулевой последовательности напряжения переменного тока;
- величин прямой, обратной и нулевой последовательности силы переменного тока;
- пофазного значений активной, реактивной и полной мощности и Cos φ;
- трехфазных значений активной, реактивной и полной мощности и Cos φ;
- величин пофазного значений активного и реактивного сопротивления.
Отличительные особенности
Основные отличительные особенности устройства МІРА-А:
- небольшие габаритные размеры и вес устройства;
- длительная автономная работа устройства от встроенного АКБ;
- высокая точность измерения (базовая погрешность 0,5%);
- широкий диапазон измерения тока (0 ÷ 36 А), и напряжения (0 ÷ 600В);
- измерения фазовых углов при малых значениях тока (от 4 мА);
- встроенный регистратор аналоговых сигналов.
