Нормальный элемент, гальванический элемент, значение ЭДС которого весьма стабильно во времени и воспроизводимо от экземпляра к экземпляру. Различают насыщенные и ненасыщенные (в зависимости от концентрации электролита) Н. э. Наилучшей стабильностью и воспроизводимостью обладают образцовые насыщенные Н. э. Вестона (рис.). Ненасыщенные элементы Вестона отличаются от насыщенных тем, что их электролит — водный раствор CdSO4 — при температурах свыше 4 °С не содержит кристаллов 3 CdSO4 ·8H2O.

В Н. э. Кларка при таком же, как у насыщенного элемента Вестона, положительном электроде отрицательным электродом служит 10% -я амальгама цинка, а электролитом — насыщенный раствор ZnSO4 с избытком кристаллов ZnSO4 · 7H2O. В интервале температур от 0 до 30 °С их эдс 1,432 в. В СССР Н. э. Кларка практически не применяются.

Насыщенные элементы используют в качестве образцовых мер эдс при точных электрических измерениях; они чувствительны к тряске и опрокидыванию. Ненасыщенные Н. э. используют как источники опорных эдс в промышленных и переносных электроизмерительных приборах; они значительно более устойчивы к механическим воздействиям, чем насыщенные Н. э.

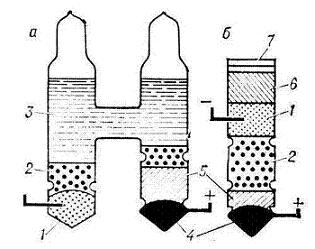

Схема устройства насыщенного нормального элемента Вестона с жидким (а) и без жидкого (б) электролита: 1 — отрицательный электрод (амальгама кадмия — 10% Cd, 90% Hg); 2 — кристаллы 3CdSO4 ( 8H2O; 3 — электролит — насыщенный водный раствор CdSO4; 4 — положительный электрод (Hg); 5 — паста из Hg2SO4 (деполяризатор), растёртого с Hg и кристаллами 3CdSO4·8H2O; 6 — корковая пробка; 7 — синтетическая смола; выводы от электродов изготовлены из платиновой проволоки.
