Трансформатор НОМ-6-77

	Значение номинального первичного напряжения, кВ	6
	Значение наибольшего рабочего напряжения, кВ	7,2
	Значение номинального напряжения вторичной обмотки, В	100
	Значение сопротивления изоляции обмоток при температуре 20°С, МОм, не менее	300
	Значение предельной мощности, ВА	400
	Значение основной погрешности по напряжению, %	0,5
	Значение основной погрешности по углу	от +20 до -15
	Охлаждение трансформатора	Естественное масляное
	Масса, кг	23
	Габаритные размеры, мм	h=403, Ø=261

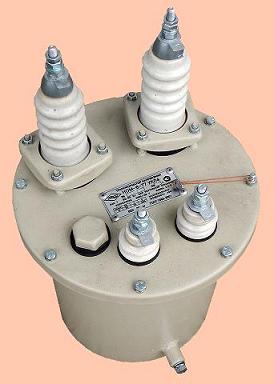

Трансформатор НОМ-6-77у4

Трансформатор НОМ-6-77 – однофазный масляный измерительный трансформатор напряжения. Предназначен для понижения высокого первичного напряжения до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики в сетях с изолированной нейтралью. Трансформатор НОМ-6-77 (аналог трансформатора НОМ-6) устанавливается в шкафах комплектных распределительных устройств.

Конструкция: Однофазный трансформатор НОМ-6-77 изготавливают из магнитопровода и обмоток, которые помещают в бак заполненый маслом. Магнитопровод выполняют однофазный, броневого типа, изготавливается из холоднокатаной электротехнической стали. Трансформатор НОМ-6-77 имеет слоевые обмотки изготовленные из медных проводов, которые наматываются одна сверху другой на цилиндр изготовленный из электрокартона. Обмотку первичного (высокого) напряжения изготавливают из двух катушек, соединенных последовательно. Такая конструкция позволяет повысить надежность защиты от перенапряжений. Выводы обмоток выполнены съемными проходными фарфоровыми изоляторами. Для удобного и быстрого монтажа на крышке бака трансформатора расположены скобы. Пробка для слива и взятия пробы масла, болт заземления находятся в низу бака. Заливка масла осуществляется через пробку расположенную на крышке бака возле выводов обмоток ВН, НН.
