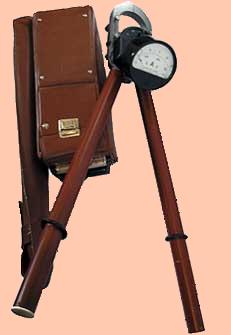

Кліщі електровимірювальні Ц90

Кліщі електровимірювальні Ц90

Призначені для вимірювання змінного струму частотою 50 Гц без розриву ланцюга у високовольтних ланцюгах (до 10 кВ), у закритому приміщенні або в суху погоду на відкритому повітрі при температурі від -30 °C до +40 °C та при відносній вологості до 90 % (при температурі +30 °C) .

Принцип дії

Принцип дії електровимірювальних кліщів полягає в тому, що вимірювання струму здійснюється за допомогою трансформатора струму, вторинна обмотка якого замикається на вимірювальну схему, причому роль первинної обмотки трансформатора грає шина або провід з струмом, що вимірюється.

Вимірюваний змінний струм, проходячи по шині, охопленої роз'ємним магнітопроводом, створює в останньому змінний потік, який індукує ЕРС у вторинній обмотці, розташованій на магнітопроводі. Вторинна обмотка замикається на опір, що грає роль шунта, падіння напруги на якому вимірюється мілівольтметром. Кількість шунтуючих опорів дорівнює числу меж вимірювання. Перемикання меж вимірювання проводиться за допомогою перемикача важеля.

Опис конструкції

Магнітопровід трансформатора струму складається із двох половинок. Матеріал магнітопроводу - листова електротехнічна сталь марки Е41 піддана після збирання в пакет та склепки спеціальному відпалу для отримання необхідних магнітних властивостей. Обидві половинки магнітопроводу в місцях стику точно пришліфовані один до одного.
