ИСПЫТАТЕЛЬНЫЙ КОМПЛЕКС ДЛЯ ПРОВЕРКИ УСТРОЙСТВ РЕЛЕЙНОЙ ЗАЩИТЫ И СИЛОВОГО ОБОРУДОВАНИЯ РТС-А
Устройство серии РТС-А предназначено для наладки электрооборудования в схемах релейной защиты, а также проведения испытаний силового оборудования.
Устройство содержит выходной источник переменного тока и выходные источники переменного и выпрямленного напряжения. Источник тока, один из источников переменного напряжения и источник выпрямленного напряжения гальванически изолированы от питающей сети.
Также устройство содержит дискретные входы, для измерения временных характеристик, и выходные реле, для контроля или управления проверяемыми устройствами.
Дополнительно устройство содержит модуль имитации силового выключателя, состоящий из реле, имитирующих электромагниты включения и отключения, контакты которых имитируют блокконтакты включенного и отключенного состояния выключателя.
Устройство обеспечивает:
− получение регулируемого однофазного переменного тока или напряжения;
− получение регулируемого или фиксированного выпрямленного со сглаживанием напряжения;
− измерение с фиксацией установленных значений переменного тока, переменного и выпрямленного напряжения;
− измерение временных характеристик проверяемых устройств;
− проверку работы защит и автоматики с действием на двухпозиционное реле, имитирующее выключатель.
Регулировка выходных параметров осуществляется при помощи ЛАТРа. Управление выходными источниками осуществляется при помощи переключателей и кнопок управления, расположенных на лицевой панели устройства.
Индикация и контроль выходных параметров осуществляется при помощи ЖКИ, расположенного на лицевой панели устройства.
Назначение
Устройство может использоваться для проверки:
а) Параметров срабатывания и возврата, а также выдержек времени электромеханических реле:
− реле тока;
− реле напряжения;
− реле мощности;
− реле времени.
б) Параметров промежуточных реле постоянного или переменного тока:
− тока или напряжения срабатывания;
− тока или напряжения возврата;
− времени срабатывания;
− времени возврата.
в) Параметров срабатывания и логики работы функций защит и автоматики выполненных на базе микропроцессорных терминалов:
− токовые защиты;
− защиты по напряжению;
− автоматики АПВ, УРОВ, АВР.
г) Испытаний и проверки параметров силового оборудования:
− снятие вольтамперных характеристик (ВАХ) измерительных трансформаторов тока;
− проверки первичным током коммутационных аппаратов.
д) При проведении проверок устройство можно одновременно использовать в качестве источника оперативного питания устройств РЗА.
КОНСТРУКЦИЯ

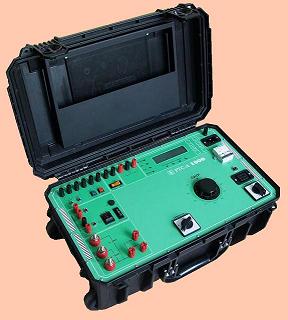

Устройства серии РТС-А изготавливаются в пластиковом ударопрочном кейсе, состоящем из основания и крышки. Основание кейса оснащено транспортировочными колесами, ручками для переноски, а также дополнительной выдвижной транспортировочной ручкой.
ИЗМЕРЕНИЕ
В устройстве предусмотрено измерение:
— выходных значений напряжения источников выпрямленного и переменного напряжений;
— выходных значений тока источников переменного тока и выпрямленного напряжения;
— измерение времени в диапазоне от 1мс до 12 часов.
Дополнительно в устройстве предусмотрена возможность измерения выходных значений переменного напряжения и тока выхода блока повышающего трансформатора РТС-ВА.
Измеряемые величины отображаются на цифровом дисплее. Измеренные значения тока, напряжения и времени фиксируются с последующим ручным или автоматическим сбросом.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
БЛОК ПОВЫШАЮЩЕГО ТРАНСФОРМАТОРА РТС-ВА
Для расширения функциональных возможностей опционально с устройством может поставляться блок повышающего трансформатора – РТС-ВА.
Блок предназначен для использования в комплекте с устройством РТС-А и позволяет расширить диапазон выдаваемого переменного напряжения до 1000В.
Блок состоит из повышающего трансформатора 220/1000В (максимальное допустимое выходное напряжение 999 В).
Измерение и индикация выходных значений напряжения и тока блока повышающего трансформатора производится посредством контроллера и ЖКИ устройства РТС-А. Подключение измерительных цепей к устройству РТС-А производится при помощи специального шнура и разъемов, расположенных на лицевой панели РТС-А и лицевой панели блока повышающего трансформатора РТС-ВА.
Подключение выходного регулируемого напряжения с устройства РТС-А на вход блока повышающего трансформатора РТС-ВА производится посредством разъемов (С19 и С20), расположенных на лицевых панелях, и трехпроводного шнура с соответствующими разъемами.
Блок повышающего трансформатора изготавливается в пластиковом ударопрочном кейсе, состоящем из основания и крышки. Основание кейса оснащено ручкой для переноски.
МЕТРОЛОГИЧЕСКАЯ АТТЕСТАЦИЯ
Для устройств серии РТС-А предусмотрена возможность выполнения метрологической аттестации измерительных каналов выходных источников переменного и постоянного напряжения и выходных источников тока. Метрологическая аттестация производится в государственном центре стандартизации, метрологии и сертификации. Выполнение метрологической аттестации подтверждается соответствующим аттестатом.
Выполнение метрологической аттестации измерительных каналов выходных источников тока и напряжения является опциональным и указывается в бланке заказа на устройство РТС-А.
|
