Психрометры аспирационные типа МВ-4М и типа М-34 (с электромотором) предназначены для определения относительной влажности и температуры воздуха в наземных условиях (в помещении и на открытом воздухе).
При определении влажности на открытом воздухе психрометр выносят из помещения за четверть часа до наблюдения и размещают на специальном столбе так, чтобы резервуары термометров были на высоте 2 м над почвой. Работа психрометров основана на зависимости разности температур сухого и смоченного термометров от влажности окружающего воздуха.

Влажность воздуха определяется по показаниям сухого и смоченного термометров по специальным психрометрическим таблицам или психрометрическому графику, а температура воздуха – по показаниям сухого термометра.

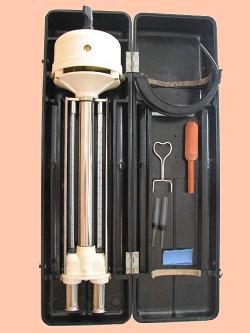

Психрометр состоит из двух одинаковых ртутных термометров, закрепленных в специальной оправе, и аспирационной головки. Оправа представляет собой трубку, раздваивающуюся книзу, и защитные планки. К нижней раздвоенной части трубки с помощью пластмассовых втулок прикреплены два патрубка, являющихся радиационной защитой резервуаров термометров. Верхний конец трубки соединен с аспиратором. Аспирационная головка состоит из заводного механизма и вентилятора, закрытых колпаком. Пружина заводного механизма психрометра МВ-4М заводится специальным ключом, психрометра М-34 запускается электродвигателем. При вращении вентилятора в прибор всасывается воздух, который обтекает резервуары термометров, проходит по воздухопроводной трубе к вентилятору и выбрасывается наружу через прорези в аспирационной головке.

Сухой термометр будет показывать температуру воздуха, а показания смоченного термометра будут меньше из-за охлаждения, вызванного испарением воды с поверхности батиста, облегающего резервуар термометра.
